Reševanje problema odzračevanja in dozračevanja na vodovodnem sistemu

Pravilna namestitev zračnikov brez preračuna

Za pravilno delovanje skoraj vsakega vodovodnega sistema je nujna namestitev odzračevalnih in dozračevalnih ventilov. Ti ventili omogočajo odvajanje zraka iz sistema ter dovod zraka v sistem, s čimer preprečujejo "kolaps" ali "stisk" cevovoda.

Različni materiali (PVC, PE, LTŽ …) imajo različne stopnje »kolapsa« pri zelo majhnem podtlaku v sistemu, zato je pomembno upoštevati te razlike pri načrtovanju in namestitvi ventilov. Tako je kolaps različnih materialov pri sledečih podtlakih neizogiben:

  • PVC - pri 0,1 bar
  • GRP - pri 0,2 bar
  • Beton - pri 0,3 bar
  • Železo - pri 0,4 bar
  • Jeklo - pri 0,5 bar

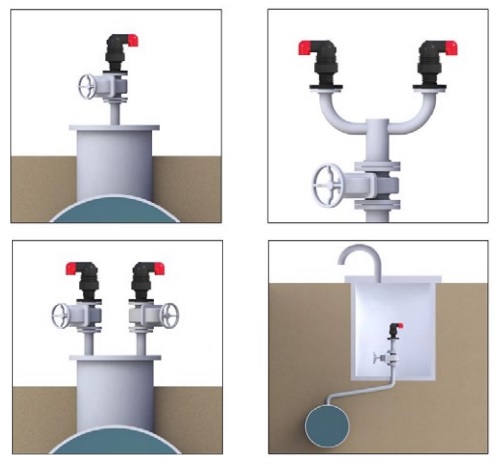

Navodila za vgradnjo odzračevalno/dozračevalnega ventila

Poleg upoštevanja podanih podatkov je potrebno odzračevalno/dozračevalni ventil pravilno namestiti na pravo lokacijo. Odzračevalno/dozračevalni ventil je potrebno vedno namestiti nad cevovodno cev in ne ob strani, kot smo bili priča pri spodnjem projektu.

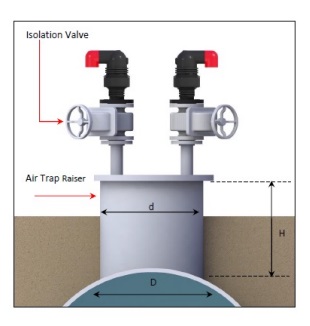

Navodila za vgradnjo odzračevalno/dozračevalnih ventilov



D – premer cevovoda
d – premer kosa, kjer se ujame zrak (zračne zanke)
H = višina kosa, kjer se ujame zrak (zračne zanke)

Za cevovode do 300 mm mora biti premer zračne zanke istega premera, kot je premer cevovoda.
Za cevovode do 1500 mm mora biti premer zračne zanke 60 % premera cevovoda.
Za cevovode večjega premera od 1500 mm mora biti premer zračne zanke 35 % premera cevovoda.
Višina zračne zanke mora biti vsaj 150 mm za lažje dostopanje ter servisiranje.

Primer vodovodnega sistema v Bosni in Hercegovini

Na podlagi zgoraj navedenih priporočil ter podatkov proizvajalca smo pristopili k reševanju problema odzračevanja/dozračevanja na primeru vodovodnega sistema v Bosni in Hercegovini. Ker drugih podatkov razen približne trase cevovoda nismo imeli, smo si pomagali z aplikacijo Google Earth ter prikazom višinskega profila iz omenjene aplikacije.

Pričetek ogleda projekta je bil dokaj preprost – na list narisan višinski profil ter približna lokacija zračnikov, blatnikov. Po pregledu višinskega profila smo svetovali, kje in na kakšen način morajo biti nameščeni zračniki.

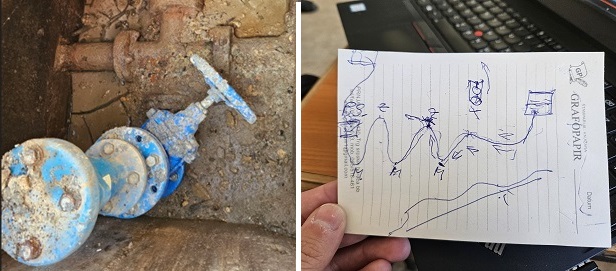

Primer nepravilno vgrajenega odzračevalno/dozračevalnega ventila

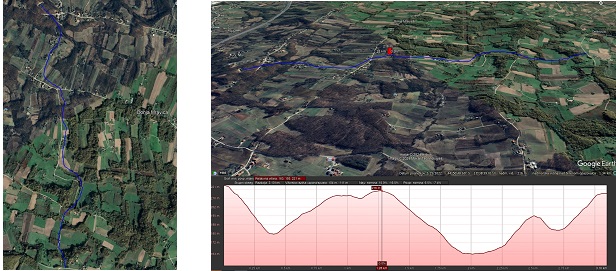

Potek trase in višinski profil cevovoda

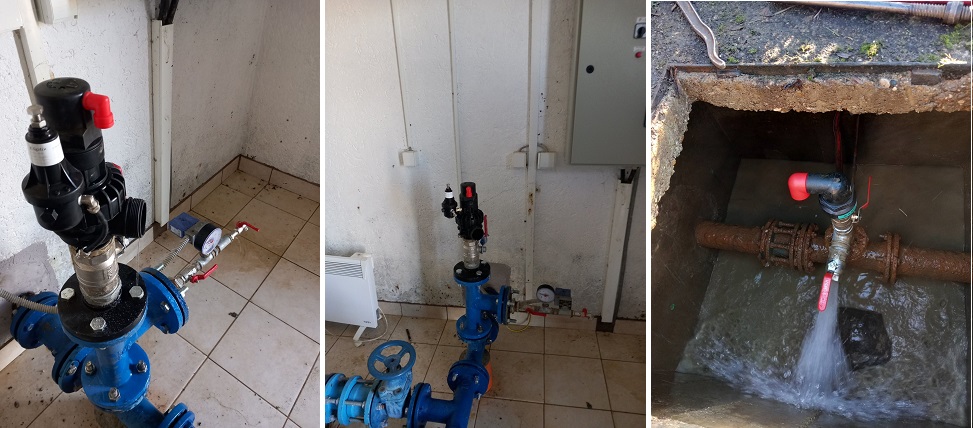

Pravilna namestitev novih zračnikov A.R.I. (Aquestia)

Pri projektu so bili uporabljeni zračniki:

  • Na distribuciji – A.R.I. D-040
  • V črpališču – A.R.I. D-073Q z varnostno funkcijo za preprečitev vodnih udarov

Po namestitvi zračnikov sistem samodejno ter mnogo hitreje prične delovati ob izpadu električne energije, saj zračniki samodejno odvedejo zadostno količino zraka iz sistema. Česar zračniki ne odvedejo na začetku, odvajajo neprekinjeno skozi funkcijo odzračevanja pod tlakom.
