Optimizirajte porabo električne energije z merilnikom Dold RL 9405

21. 06. 2024

Idealen tudi za uporabo v majhnih prostorih

Optimizirajte porabo električne energije z merilnikom Dold RL 9405

V današnjem svetu, ko se soočamo z vedno več energetskimi izzivi, postaja energetska učinkovitost ključnega pomena. Učinkovita raba energije je postala eno izmed ključnih meril pri spremljanju učinkovitosti poslovanja organizacije oziroma podjetja. Eden od ukrepov, ki omogoča učinkovitejše upravljanje z energijo, je uvedba mednarodnega standarda upravljanja z energijo ISO 50001.

Merilniki električne energije so ključni element EnMS (Energy Management Systems), saj omogočajo natančno spremljanje porabe energije. To je bistvenega pomena za odkrivanje priložnosti za varčevanje z energijo in merjenje napredka pri uresničevanju ciljev energetske učinkovitosti.
Upravljanje z energijo pomeni stalno spremljanje, shranjevanje in vrednotenje podatkov meritev energije, s čimer se poveča preglednost porabe energije in stroškov energije na vseh nivojih meritev. Le s podrobnim pregledom porabnikov energije je mogoče rabo energije načrtovati in jo optimizirati.

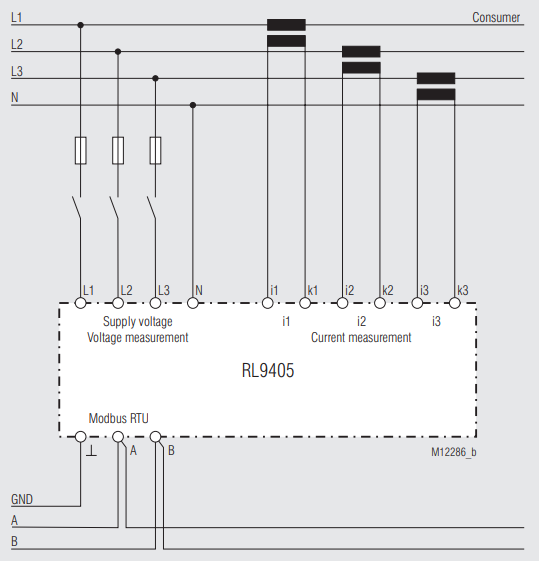

Merilnik porabe energije RL 9405 serije VARIMETER PRO je namenjen merjenju električnih parametrov in porabe energije v 3-faznih ali 1-faznih omrežjih z ničelnim vodnikom (TN, TT, IT sistemi). Zaradi svoje kompaktne konstrukcijske širine le 35 mm je merilnik energije idealen za uporabo v majhnih prostorih. Naprava je zasnovana za uporabo tokovnih transformatorjev s sekundarnim nazivnim tokom 100 mA, 1 A ali 5 A ali s sekundarno nazivno napetostjo 333 mV.

Princip delovanja

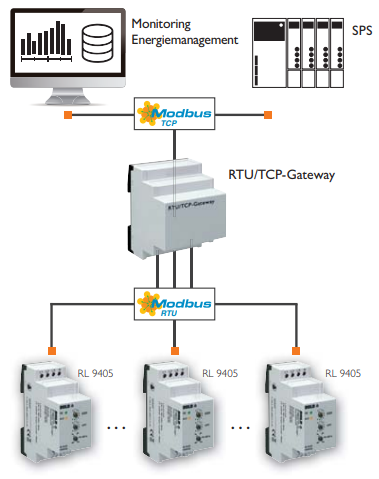

Podatki se prenašajo po standardnem industrijskem komunikacijskem protokolu Modbus RTU s fizičnim vmesnikom RS485. Protokol je zasnovan na osnovi serijske komunikacije v konfiguraciji Master-Slave. Vsaka naprava v mreži ima določen naslov, ki služi za prepoznavo naslovnika in pošiljatelja. Krmilni sistem v vlogi Master pridobiva informacije od naprave Slave v obliki s standardom določenega sporočila v obliki zahteve (ang. Query). Naprava Slave mora prepoznati sporočilo, ki ji je namenjeno, ter nato odgovoriti v obliki s standardom določenega sporočila (ang. Response). Vsaka naprava v mreži ima določen naslov, ki je unikaten in se ne sme podvajati. Na eno vodilo RS485 lahko povežemo do 32 naprav, kar omogoča centralizirano nadzorovanje in upravljanje.

Tehnične lastnosti

merjenje efektivnih in koničnih vrednosti fazne napetosti in toka ter omrežne frekvence, faktorja moči, delovne moči, jalove moči, navidezne moči, delovne energije, jalove energije in navidezne energije
galvansko ločen vmesnik Modbus RTU

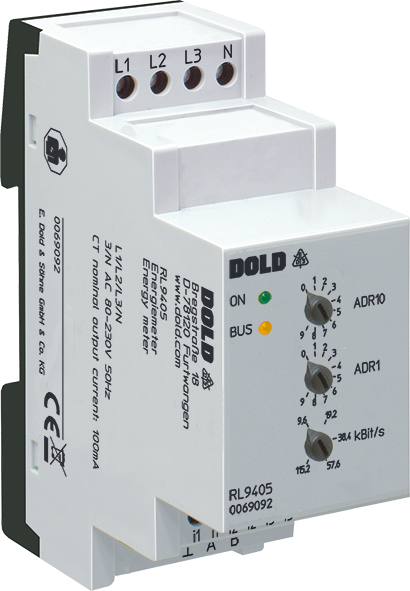

enostavna nastavitev naslova naprave in hitrosti prenosa podatkov preko vrtljivih stikal na sprednji strani naprave
ločena pomožna napajalna napetost ni potrebna
možna priključitev različnih tokovnih transformatorjev
permanentno shranjevanje izmerjenih vrednosti v napravi
širina 35 mm

Področja uporabe

Merilnik porabe električne energije RL 9405 je vsestranska naprava, ki omogoča natančno spremljanje in upravljanje porabe električne energije v različnih okoljih:
