Nova družina Advantech HMI upravljalnih panelov

27. 06. 2023

Zmogljivi upravljalni paneli za učinkovito vizualizacijo podatkov, nadzor in upravljanje strojev

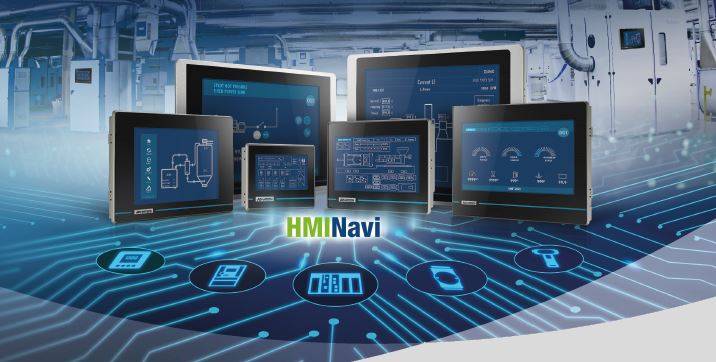

Nova družina Advantech HMI upravljalnih panelov

Nova družina upravljalnih panelov WOP-200K zagotavlja uporabnikom tudi enostavno povezovanje na IT nivo preko sodobnih komunikacijskih kanalov in tako skupaj z MES sistemi in njegovimi funkcionalnostmi omogoča popolno izvajanje vseh funkcij pametne tovarne.

Produkte WOP-200K odlikuje:

Izjemna povezljivost: celovite povezave med PLC-ji z enostavnim dostopom do oblaka
Intuitivna vizualizacija: objektno usmerjena programska oprema HMI HMINavi, ki je za uporabnike brezplačna
Robustna zasnova: široko temperaturno območje delovanja in mehanska zaščita IP66 s prednje strani
Prilagodljiva komunikacijska arhitektura za različne sisteme avtomatizacije

Izjemna povezljivost omogoča uporabnikom izdelavo naprednih IIOT aplikacij

Možnost povezovanja z več kot 500 PLC-ji. WOP-200K se lahko poveže z 90 % globalno dostopnih PLC-jev in omogoča enostavno izmenjavo različnih podatkov s PLC-jem. Zaradi zmogljive povezljivosti je WOP-200K primeren za obstoječe in prihodnje rešitve s področja interneta stvari.

Enostaven dostop do oblaka s protokolom MQTT. WOP-200K je opremljen z najnovejšim komunikacijskim protokolom MQTT, ki omogoča enostavno integracijo OT-ja z IT omrežjem. Uporabniki lahko starejše stroje preprosto spremenijo v inteligentne naprave, pri čemer vse pomembne podatke in varnostne kopije upravljajo v storitvah v oblaku.

Pametne rešitve HMI za intuitiven način vizualizacije strojev

Upravljalni paneli WOP-200K uporabljajo program Advantech HMINavi za vizualizacijo, ki je posebej zasnovana programska oprema, namenjena HMI aplikacijam za optimizacijo delovnih procesov in izboljšanje učinkovitosti proizvodnje.

Lastnosti HMI programa HMINavi:

za vse vrste HMI vizualizacij ima uporabnik na voljo
več kot 50 zaslonskih objektov
zapisovalnik podatkov (data logger) s prikazom
trendov, z do 16 različnimi viri podatkov za vsak
prikaz
podpora zbiranju podatkov, spremljanju alarmov,
upravljanju z recepti in beleženju delovanja
brez omejitve števila I/O točk

Robustna zasnova zagotavlja zanesljivo delovanje v industrijskih okoljih

HMI upravljalni panel poganja 32-bitni procesor RISC ARM9™ s 64 MB delovnega spomina in 128 kB pomnilnikom za shranjevanje podatkov. WOP-200K so na voljo z LCD zasloni različnih velikosti od
4,3" do 15".

Matična plošča in tiskano vezje sta dodatno zaščitena s polimernim filmom, kar povečuje življenjsko dobo panela za 80 %. Upravljalni panel je robustne zasnove, z mehansko zaščito IP66 s prednje strani in širokim temperaturnim delovanjem od -15 °C do +65 °C. Vhodno napajanje je izolirano, kar preprečuje poškodbe ob prenapetosti. Odlikuje ga tudi nizka poraba energije – 20 W. Uporablja zanesljiv operacijski sistem, ki deluje v realnem času.

Prilagodljiva komunikacijska arhitektura za različne
sisteme avtomatizacije

Upravljalni panel WOP-200K omogoča izgradnjo različnih komunikacijskih arhitektur. Nastopa kot posamičen HMI ali pa se slika preko serijske ali ethernet komunikacije prenaša na več delovnih postaj. Ravno tako si lahko več krmilnikov deli eno delovno postajo. HMI panel lahko uporabimo kot vmesnik med OT in IT okoljem.
