Nov, napredni grafični zunanji prikazovalnik za easyE4

21. 06. 2024

Brez potrebe po uporabi drugega programskega orodja kot easySoft

Nov, napredni grafični zunanji prikazovalnik za easyE4

Vizualizacija je osnovna funkcionalnost tudi pri najbolj enostavnih aplikacijah v avtomatizaciji. Že zdavnaj so minili časi, ko smo bili zadovoljni samo s signalizacijo preko signalnih svetilk. Pred 25 leti, ko so na tržišče prišli krmilno relejni moduli easy400, so ponujali možnost izpisa tekstovnih sporočil na vgrajenem prikazovalniku. Z evolucijo modulov so prišli na tržišče prikazovalniki za oddvojeno montažo – MFD-Titan.

Najprej so bili na voljo kot »plug&play« različica, ki je prikazovala enake izpise, kot so se prikazovali lokalno na easy-ju. V naslednjem koraku so MFD-Titan omogočali tudi grafični prikaz, imeli podporo za več jezikov … Vse omenjene možnosti so bile podprte znotraj enega programskega orodja – easySoft. V zadnji fazi razvoja pa je bila vizualizacija možna tudi na grafičnih panelih z zaslonom občutljivim na dotik – XV-102-xxx. V tem primeru je za vizualizacijo bilo potrebno uporabiti programsko orodje Galileo.

Po dobrih 25 letih se zgodovina na nek način ponavlja. Nova generacija krmilno relejnih modulov easyE4 v osnovi omogoča vizualizacijo na vgrajenem prikazovalniku. Na voljo imamo 32 funkcijskih blokov, ki omogočajo po šest vrstic prikaza s 16 znaki v vsaki vrstici. Prikazati in spreminjati je možno tudi parametre funkcijskih blokov in prikazati ležeči stolpčni diagram. Dodatna funkcionalnost prikazovalnika so različne barve osvetlitve ozadja (bela, zelena, rdeča). Naslednji korak v evoluciji je bil grafični prikazovalnik s 3,5˝ zaslonom občutljivim na dotik XV-102-A0-35TQRB-1E4 in njegov »večji brat« XV-102-A3-57TVRB-1E4 z velikostjo zaslona 5,7˝. Za kreiranje vizualizacije je potrebno programsko orodje Galileo, za katerega pa v tem primeru ni potrebno kupiti licence.

Osnovne lastnosti

Pred časom smo vam predstavili tudi prikazovalnik EASY-RTD-DC-43-03B1-00, ki je po svoji funkcionalnosti podoben prvi varianti MFD-Titan, ki je omenjena v začetku članka. Omogoča enostavno preslikavo izpisov, ki so aktivni na prikazovalniku modula easyE4. Več o njem si lahko preberete v 70. številki Informatorja. Danes vam bomo podrobneje predstavili zadnjo novost, napredni zunanji prikazovalnik za easyE4, EASY-RTD-DC-43-03B2-00.

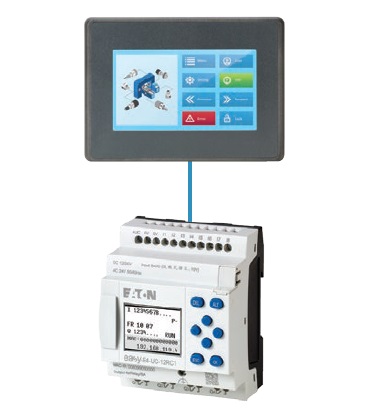

Na prvi pogled je identičen kot osnovni prikazovalnik EASY-RTD-DC-43-03B1-00, ampak v sebi skriva bistveno več. Gre za popolnoma grafični barvni prikazovalnik z zaslonom občutljivim na dotik. Diagonala TFT zaslona je 4,3˝, ločljivost 480 x 272 točk, na voljo pa je 65536 barv. Prikazati je mogoče največ 255 različnih zaslonov. Na vsakem zaslonu je lahko največ 255 elementov. Za komunikacijo ima vgrajen komunikacijski vmesnik ethernet, preko katerega prikazovalnik programiramo in povezujemo z easyE4. Na voljo je tudi vmesnik USB, preko katerega lahko na prikazovalnik naložimo aplikacijo. Zaradi varnosti je vmesnik USB v tovarniških nastavitvah onemogočen. Če ga želimo uporabljati, ga moramo v sistemskih nastavitvah omogočiti. Največja konfiguracija znotraj enega projekta je osem krmilno relejnih modulov easyE4 in štirje napredni prikazovalniki EASY-RTD-DC-43-03B2-00.

Programiranje

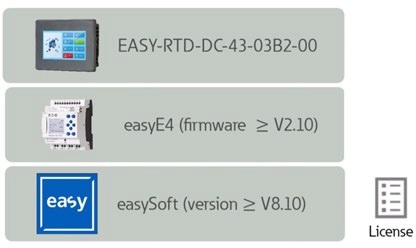

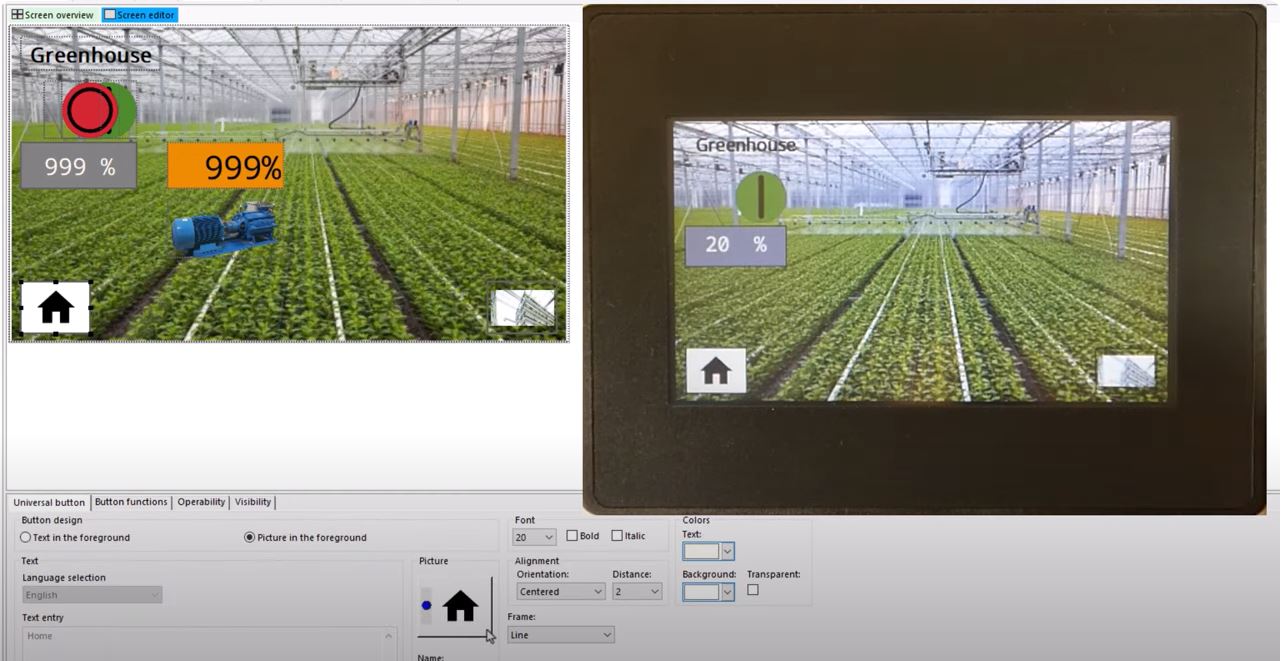

Ena izmed prednosti naprednih grafičnih prikazovalnikov EASY-RTD-DC-43-03B2-00 je tudi v tem, da ne potrebujemo drugega programskega orodja kot easySoft. Potrebujemo verzijo easySoft V8.10 ali novejšo. Dodatna sistemska zahteva je, da uporabljamo easyE4 s strojno programsko opremo 2.10 ali višje. Orodje za vizualizacijo znotraj easySoft je precej podobno, kot je bilo orodje za MFD-Titan.

Ker je v današnjem času varnost na elektronskih napravah zelo pomembna, lahko znotraj vizualizacije določimo tri tipe uporabnikov, ki imajo vsak svoje uporabniško ime in geslo. Za vsakega lahko nastavimo tudi čas neaktivnosti, po katerem se uporabnik avtomatsko odjavi (Logout time).

Živimo v času globalizacije. Strojegraditelji proizvajajo stroje za različna tržišča; obstoječi stroji pa se velikokrat selijo iz ene države v drugo. Za takšne aplikacije je zelo dobrodošla večjezična podpora. V easySoft lahko definiramo do 100 različnih jezikov. Izmed teh jih lahko izberemo 16, ki jih lahko istočasno naložimo na en prikazovalnik.

Na zaslonu lahko prikazujemo dva tipa elementov:

elementi za prikaz; omogočajo prikaz statičnih elementov (statični tekst, slika …) ali dinamičnih elementov (prikaz vrednosti, stolpčni diagram, prikaz datuma in ure …)
elementi za vnos vrednosti; omogočajo spreminjanje vrednosti spremenljivk (vnos vrednosti, nastavitev datuma in ure, spreminjanja vrednosti časovnikov …) ali druge vnose (univerzalni gumbi, prikaz sporočil …)

Napredni prikazovalnik EASY-RTD-DC-43-03B2-00 se lahko uporabi tudi v funkciji osnovnega prikazovalnika EASY-RTD-DC-43-03B1-00. To pomeni, da vizualizacije ni treba izdelati, ker prikazovalnik deluje v načinu zrcaljenja prikazov, ki so definirani za prikaz na prikazovalniku, vgrajenem na krmilno relejnem modulu easyE4.
