Prilagodljiv način merjenja energije in drugih električnih veličin

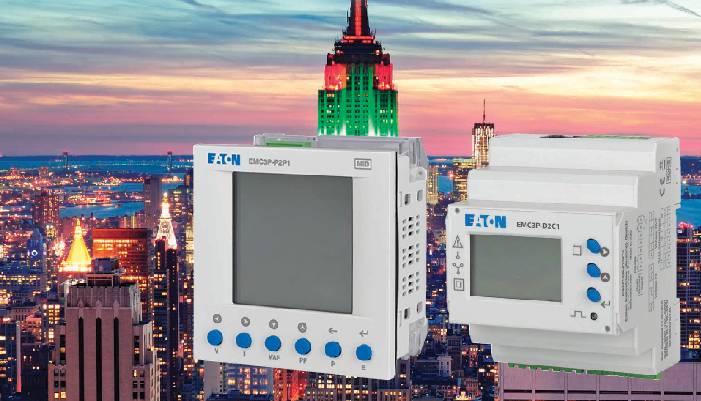

Merilni centri Eaton EMC3P

Meritve so osnova za vsak sistem upravljanja z energijo. Zato vam Eaton ponuja najbolj prilagodljiv način merjenja energije. Večfunkcijski merilni centri Eaton so primerni za nadzor energije in drugih električnih veličin v industrijski in komercialni uporabi. Možna je uporaba v enofaznih in trifaznih aplikacijah. Visoko učinkoviti LCD zaslon z osvetlitvijo zagotavlja jasen prikaz izmerjenih vrednosti v vseh svetlobnih pogojih.

Prikazane veličine

  • Napetost (L-L, L-N, povprečje)
  • Tok (faza, skupno, maksimalna vrednost)
  • Delovni faktor (faza in povprečje)
  • THD (tok in napetost)
  • Nevtralni tok (preračunan)
  • Frekvenca
  • Delovne ure (ure in minute)
  • Moč (delovna, jalova, navidezna (faza in skupno))
  • Minimalna in maksimalna moč (delovna, jalova, navidezna)
  • Energija (delovna, jalova, navidezna (faza in skupno))
  • Smer pretoka energije

Skladnost

Elektromagnetna kompatibilnost

IEC/EN61326-1, IEC/EN55011 Class A, IEC/EN61000-4-2,-3, -4,-5,-6,-8,-11, IEC/EN50470-1/3
Natančnost in funkcionalnost

IEC/EN50470-1/3, IEC/EN62053-21, IEC/EN62053-23, DIRECTIVE 2014/32/EU
Varnost

IEC/EN61010, IEC/EN50470-1


EMC3P-P2P1 (RJ45 vtična povezava merilnega centra z EMC3P tokovniki)

  • Enofazno ali trifazno delovanje
  • DIN 96 montaža na vrata
  • Nastavljivo napetostno in tokovno razmerje
  • Dejanske RMS merjene vrednosti veličin
  • LCD zaslon visoke ločljivosti z osvetlitvijo
  • MID B+D certificirano
  • Potrebna globina vgradnje je samo 50 mm
  • Preprosto programiranje in upravljanje
  • Impulzni izhod in komunikacija Modbus
  • Avtomatsko ali ročno prikazovanje izbranih vrednosti na zaslonu
  • Povezava do 32 merilnih centrov na isti dovod napetosti



EMC3P Tokovni transformatorji (uporaba z EMC3P-P2P1 merilnimi centri)

  • Montaža na zbiralko, DIN letev,...
  • RJ45 povezava z merilnim centrom
  • Varno delovanje v primeru obremenitve in odprtega izhoda tokovnika
  • V skladu s standardnimi dimenzijami kompaktnih odklopnikov
  • 330 mV izhod


EMC3P-P2C1

  • Trifazno delovanje
  • DIN 96 montaža na vrata
  • 1 A ali 5 A izhod
  • Nastavljivo napetostno in tokovno razmerje
  • Dejanske RMS merjene vrednosti veličin
  • LCD zaslon visoke ločljivosti z osvetlitvijo
  • MID B+D certificirano
  • Potrebna globina vgradnje je samo 50 mm
  • Preprosto programiranje in upravljanje
  • Impulzni izhod in komunikacija Modbus
  • Avtomatsko ali ročno prikazovanje izbranih vrednosti na zaslonu


EMC3P-D2C1

  • Enofazno ali trifazno delovanje
  • Montaža na DIN letev
  • 1 A ali 5 A izhod
  • Nastavljivo napetostno in tokovno razmerje
  • Dejanske RMS merjene vrednosti veličin
  • LCD zaslon visoke ločljivosti z osvetlitvijo
  • MID B+D certificirano
  • Potrebna globina vgradnje je samo 50 mm
  • Preprosto programiranje in upravljanje
  • Impulzni izhod in komunikacija Modbus
  • Avtomatsko ali ročno prikazovanje izbranih vrednosti na zaslonu
