Kontrolnik izolacije za fotovoltaične sisteme
05. 12. 2023
Za nadzor izolacije v neozemljenih napajalnih sistemih
![Kontrolnik izolacije za fotovoltaične sisteme](https://www.kolektoravtomatizacija.com/imagine_cache/news_figure/uploads/avtomatizacijael/eloprema/prodajne_novosti/kontrolnik_izolacije_dold_lx.jpg)
Kot odgovor na naraščajoče potrebe po obnovljivih virih energije so fotovoltaični sistemi postali vse bolj priljubljeni za proizvodnjo električne energije, ki jo pridobivamo iz sončne svetlobe. Fotovoltaične elektrarne so kompleksen sistem, sestavljen iz fotonapetostnih modulov, podkonstrukcije, razsmernikov, naprav za zaščito na izmenični in enosmerni strani, razdelilnih in merilnih omaric ter kablov. Ker so ti sistemi izpostavljeni različnim okoljskim dejavnikom in električnim obremenitvam, morajo biti skrbno načrtovani, izvedeni in vzdrževani.
Eden od pomembnih dejavnikov v fotovoltaičnih sistemih je uporaba naprav za nadzor izolacije (IMD – Insulation Monitoring Device). Naprave omogočajo stalno spremljanje in nadzorovanje upornosti izolacije v neozemljenih IT napajalnih sistemih. Njihova naloga je prepoznavanje morebitnih izolacijskih okvar, ki lahko privedejo do požara, uničenja posameznih naprav ali ogrožajo varnost ljudi in premoženja. Zaščito pred učinki okvare izolacije z napravami IMD je možno izbrati tam, kjer sta izmenična in enosmerna stran galvansko ločeni in brez funkcionalne (obratovalne) ozemljitve delov pod napetostjo na enosmerni strani.
DOLD kontrolniki izolacije
DOLD-ovi kontrolniki izolacije LK 5895 in LK 5896 iz družine VARIMETER zagotavljajo nadzor izolacije v neozemljenih AC, DC in AC/DC IT napajalnih sistemih. Kontrolniki izolacije so v skladu s standardom SIST EN 61557-8. Ta opisuje električno varnost v nizkonapetostnih razdelilnih sistemih izmenične napetosti do 1 kV in enosmerne napetosti do 1,5 kV. Standard zajema opremo za preskušanje in merjenje ter naprave za nadzorovanje izolacije v IT napajalnih sistemih. DOLD-ovi kontrolniki izolacije, ki so v skladu s tem standardom, so označeni s piktogramom "PV – PhotoVoltaic".
Fotovoltaični sistemi so izpostavljeni različnim neugodnim okoljskim razmeram. Hitre spremembe vremenskih razmer, kot so na primer nevihte (mokro/suho) ali jutranja rosa s kondenzacijo, lahko privedejo do sprememb upornosti, ki lažno simulirajo napako izolacije. DOLD-ovi kontrolniki izolacije imajo prilagojen merilni algoritem in so zato še posebej primerni za nadzor izolacije v fotovoltaičnih sistemih.

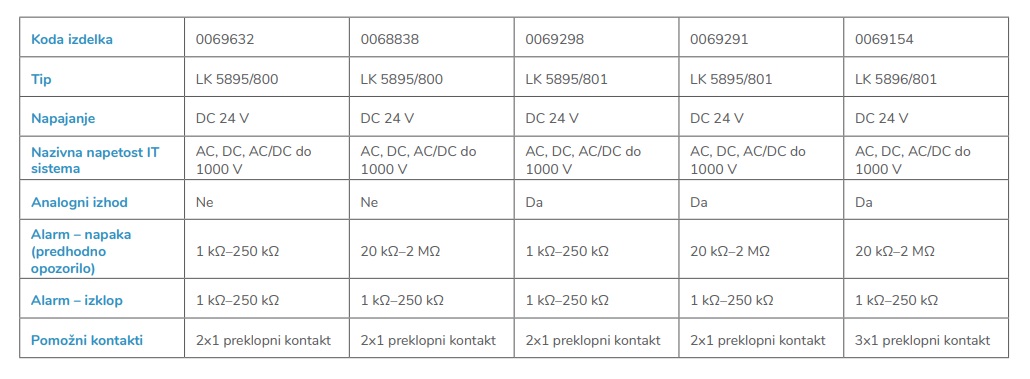

Tehnične lastnosti DOLD-ovih kontrolnikov izolacije, ki so primerni za fotovoltaične sisteme:
Ostale tehnične lastnosti:
- Odkrivanje simetričnih in asimetričnih izolacijskih napak
- En preklopni kontakt za alarm – napaka
- En preklopni kontakt za alarm – izklop
- En preklopni kontakt za opozorilo napak v napravi in zaznavo pretrganega vodnika (LK 5896)
- Prikaz aktivnih merilnih vezij
- Avtomatsko in ročno samotestiranje naprave
- Enostavna, pregledna nastavitev naprave z izvijačem
- Možnost priključitve zunanje naprave za analogen prikaz izolacijske upornosti
- Širina naprave 90 mm
Kontrolniki izolacije omogočajo detekcijo stanja poslabšane izolacije (NAPAKA) in stanje nezadostne izolacije (IZKLOP), katerih mejne vrednosti je mogoče enostavno nastaviti preko vrtljivih stikal na sprednji strani naprave. Različne parametre naprave ter izmerjeno vrednost izolacijske upornosti lahko enostavno razberemo s pomočjo LED indikatorjev. Naprave imajo opcijsko vgrajen galvansko ločen tokovni izhod 4–20 mA, katerega vrednost je sorazmerna trenutni vrednosti upornosti izolacije.
Dodatne informacije
- Produktna stran - kontrolnik izolacije DOLD LK 5895
- Produktna stran - kontrolnik izolacije DOLD LK 5896
