Dold lansiral nova produkta za nadzor hitrosti, frekvence in mirovanja

23. 06. 2023

Merilnik hitrosti in frekvence

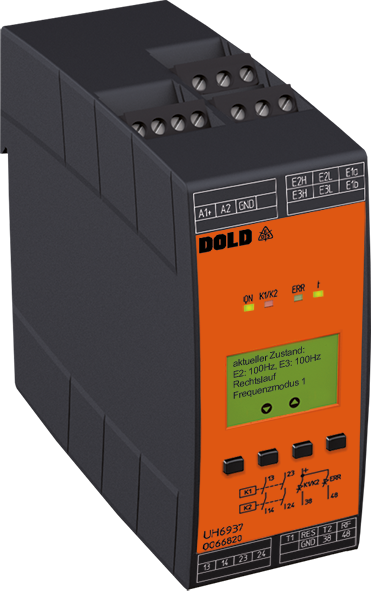

Brezsenzorski merilnik hitrosti in frekvence UH 6937 serije SAFEMASTER S poleg varnega nadzora hitrosti ponuja spremljanje faznega zaporedja oz. smeri vrtenja trifaznih izmeničnih motorjev. Idealen je za vse aplikacije, kjer je bistvenega pomena smer vrtenja (procesi avtomatizacije, kompresorji, obdelovalni stroji in vetrne turbine).

Naprava omogoča štiri načine nadzora:

• nadfrekvenco
• podfrekvenco
• razpon frekvenčnega območja
• smer vrtenja

Z ustreznim ožičenjem nudi naprava tudi napredne varnostne funkcije (v skladu z IEC 61800-5-2):

• STO (Safe Torque Off). Funkcija STO prepreči, da se motorju dovaja energija, ki bi lahko povzročila vrtenje ali premikanje (pri linearnem motorju).
• SOS (Safe Operation Stop). Funkcija izvaja nadzor varnega mirovanja. S pomočjo nadzora položaja motor zagotavlja ustrezen navor, s katerim ohranja trenutni položaj, ki mora ostati v okviru parametriranih vrednosti, na primer pri menjavi orodja na stroju.
• SLS (Safely Limited Speed). Funkcija SLS prepreči, da bi motor prekoračil določeno mejno hitrost.
• SSR (Safe Speed Range). Funkcija SSR ohranja hitrost motorja znotraj določenih mejnih vrednosti.

S pomočjo gumbov na sprednji strani naprave in osvetljenega LCD-zaslona lahko hitro in enostavno dostopate do parametrov, kot so varnostne funkcije, časi zakasnitve ter frekvenčna območja, in to vse brez uporabe računalnika.

Prednosti in koristi za uporabnike:

• za varnostne aplikacije do kat. 4 / PL e ali SIL 3
• preprosto parametriranje in zagon brez računalnika
• brez senzorjev in enostaven za nadgradnjo
• celovita diagnostična funkcija
• aktivirate lahko do 4 načine delovanja (npr. samodejni, nastavitveni ali servisni način)
• spremljanje previsoke ali prenizke frekvence ter spremljanje frekvenčnega območja
• za frekvence do 1200 Hz in napetosti do AC 690 V



Nadzornik mirovanja in hitrosti

Industrijski stroji pri svojem delovanju ustvarjajo visoke sile in navore, kar predstavlja nevarnost za ljudi, ki s stroji upravljajo, zato je potrebno te ljudi zaščititi pred premikajočimi se deli stroja oz. naprave.

Popolna ločitev strojev in ljudi je možna le v zelo redkih primerih. Pogosto mora osebje neposredno posegati v stroj. To se zgodi, kadar je potrebno zamenjati obdelovanec v obdelovalnem stroju ali če je potrebno izvesti vzdrževalna dela ali popravilo stroja. Če ljudje delajo znotraj nevarnega območja stroja, je treba zagotoviti, da jih premikajoči se deli stroja ne ogrožajo.

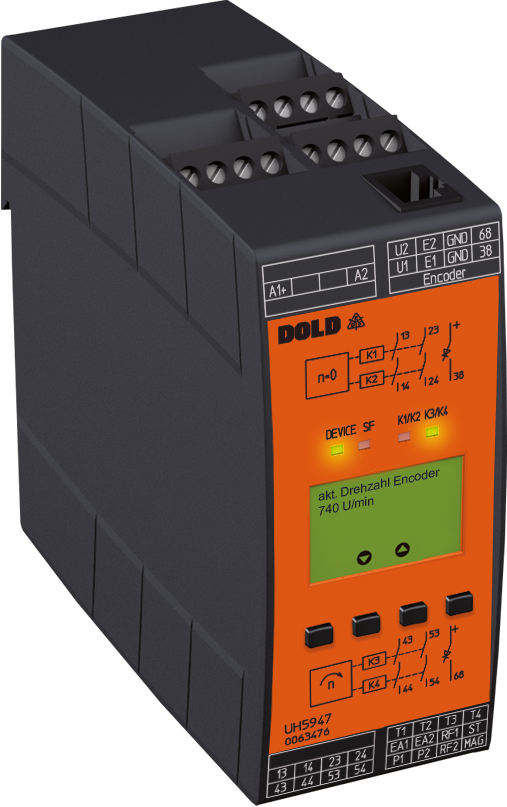

Nadzornik mirovanja in hitrosti UH 5947 serije SAFEMASTER S se uporablja pri procesih, kjer so premiki stroja ali gibljivi deli lahko nevarni za ljudi. Nadzorni modul se uporablja za varnostno zaznavanje ali spremljanje mirovanja stroja, na podlagi katerega lahko sprostimo zaklep varnostnih vrat. Prav tako se uporablja za nastavitev območja hitrosti stroja (spodnja in zgornja omejitev hitrosti).

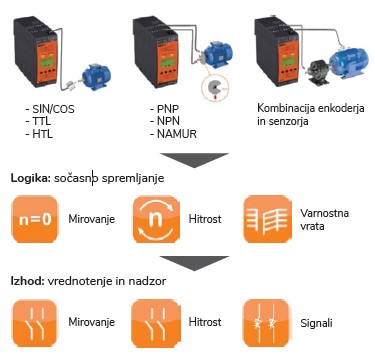

Nadzornik deluje s kombinirano uporabo signalov dajalnika in/ali senzorjev (PNP, NPN). Alternativna različica naprave omogoča uporabo senzorske tehnologije NAMUR. Z ustreznim ožičenjem lahko naprava nudi napredne varnostne funkcije STO (Safe Torque Off), SOS (Safe Operation Stop), SLS (Safely Limited Speed), SSM (Safe Speed Monitor), SSR (Safe Speed Range) in SDL (Safe Door Locking).

Prednosti in koristi za uporabnike:

• tri v enem:
  • varen nadzor hitrosti stroja v samodejnem načinu in med parametriranjem
  • varno spremljanje mirovanja stroja
  • integriran nadzor varnostnih vrat
• za varnostne aplikacije do kat. 4 / PL e (EN ISO 13849-1) ali SIL 3 (EN 61508)
• prihranek prostora in stroškov, saj zunanji nadzor varnostnih vrat ni potreben
• enostavna nastavitev brez uporabe računalnika
• enostavna konfiguracija preko vgrajenega zaslona
• zmanjšanje zastojev v proizvodnji zaradi obširne diagnostike
• povratne informacije od pogonov preko dajalnikov in/ali senzorjev
• enostavna integracija v obstoječe sisteme
• dvokanalno delovanje
• širina 45 mm
• enostavno kopiranje parametrov na druge module

Dodatne informacije

• Produktna stran - merilnik hitrosti in frekvence UH 6937
• Produktna stran - nadzornik mirovanja in hitrosti UH 5947
