Bermadov večfunkcijski reguliran ventil za nadzor pretokov

05. 12. 2023

Plovni ventili v vodovodnem omrežju so nekaj vsakdanjega. Praktično vsako stanovanje, hiša ali poslovni objekt, v katerem je WC kotliček, ima v njem vgrajen preprost plovni ventil. Zaradi majhnega pretoka ter posledično počasnega polnjenja WC kotlička – 3, 6, ali 9 litrov – je takšna rešitev primerna. V kolikor za primer vzamemo distribucijsko vodovodno omrežje in predpostavimo, da se identične plovne ventile uporablja na rezervoarjih v vodovodnem omrežju, kjer so pretoki in tlaki lahko mnogo večji, je taka rešitev lahko v nekaterih primerih hidravlično popolnoma neustrezna.

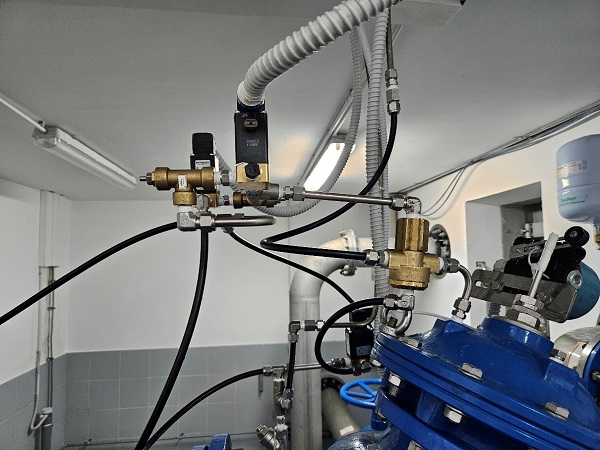

Tako bomo v nemalo primerih implementirali spodnjo rešitev BERMAD 750, ki združuje hkrati elektronsko reguliran ventil s plovnim ventilom. Obe regulaciji sta aktivni, dokler ne zmanjka elektrike na lokaciji. Ko zmanjka elektrike, prevzame vlogo plovni ventil in ne dopusti ventilu ponovne elektronske regulacije, dokler ne pade plovni ventil pod prednastavljen minimalni nivo rezervoarja.

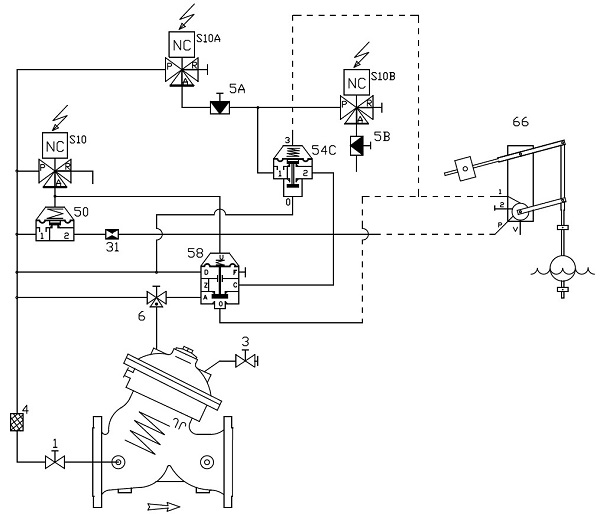

Razlika med elektronsko regulacijo ventila BERMAD 718 in zgoraj omenjeno regulacijo je, da se v tem primeru regulacija vrši preko hidravličnega releja 54C, izhod 1. V primeru izpada električne energije varnostno funkcijo plovnega ventila predstavlja hidravlični rele 50 v kombinaciji s hidravličnim relejem 58 in njuno povezavo. Prav tako plovni ventil preko hidravličnega ventila 3 ter relejev 50 in 54C zagotavlja neprestano varnostno funkcijo v primeru odpovedi primarne funkcije BERMAD 718 in tako preprečuje prelivanje rezervoarja.
